LP2 Modulární snímací systém
Pro ustavení a kontrolu obrobků na soustruzích, obráběcích centrech a CNC bruskách.
Vysoce výkonné, kompaktní sondy pro kontrolu obrobku a ustavování nástrojů.
LP2 a LP2H
Zatímco LP2 představuje standardní provedení, verze LP2H je vybavena zesíleným mechanismem. LP2H tak umožňuje použití delších doteků a má vyšší odolnost vůči vibracím stroje. Obě verze jsou k dispozici i v provedení DD se zdvojenou těsnicí membránou. Provedení DD je vhodné pro použití v drsných podmínkách s velkým množstvím třísek v chladicí kapalině.
Všechny typy sond řady LP2 jsou vhodné pro použití s modulárními snímacími systémy s optickým přenosem OMP40M a OMP60M, systémy s rádiovým přenosem RMP40M a RMP60M a s indukčními přenosovými moduly. Při použití v na bruskách mohou být rovněž připojené kabelem.
Funkce a výhody
- Osvědčený kinematický mechanismus.
- Kabelové připojení sondy odolné vůči rušení signálu.
- Miniaturní rozměry.
- Zvýšená odolnost proti vlivům prostředí.
- Opakovatelnost 1 až 2 μm 2σ (podle provedení sondy).
Snímací systémy mohou vdechnout nový život i starším obráběcím strojům. Inteligentní řízení procesu obrábění umožňuje použít i starší stroje k plnění nových úkolů. Nově pořizované stroje jsou už sondami vybavovány standardně. Z hlediska poměru ceny a výkonu jde o nejlepší řešení, jaké na výrobní lince vačkových hřídelů máme k dispozici.
Nissan

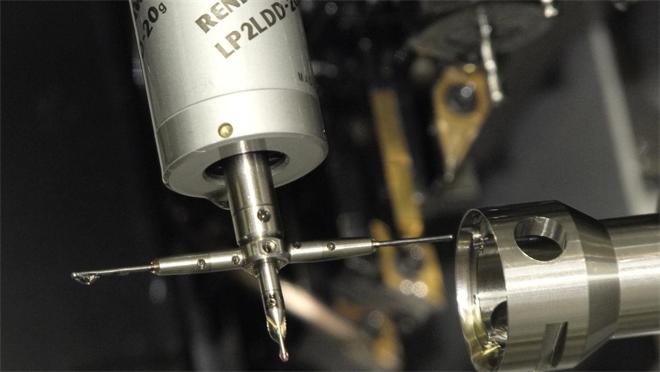

LP2 v činnosti
Užitečná videa
- Gear inspection on grinding machines [en]
- Basic inspection probing cycles (multi-tasking machine) [en]
- Component set-up (multi-tasking machine) [en]
- In-cycle gauging on a multi-tasking machine/lathe [en]
- In-cycle gauging (worn tool) for lathe/multi-tasking machine [en]
- Tool grinding inspection MP250 [en]
Více informací
-
Brožura: Sondy pro seřizování nástrojů a kontrolu obrobků na soustruzích - Zkrat'te seřizovácí časy až o 90 % a zlepšete kontrolu procesu
-
Data sheet: LP2 modular probe system for tool setting and workpiece inspection [en]
-
Technické parametry: Snímací systémy pro CNC obráběcí stroje
-
Kapesní příručka: Řešení - Zlepšete kvalitu a přesnost součástí a zvyšte efektivnost vašeho CNC obráběcího centra
Publikace pro uživatele sond LP2
Instalační příručky, uživatelské příručky a informace o shodě najdete v naší knihovně technické podpory.
Přednosti Renishaw
Ve společnosti Renishaw si ceníme vynikající reputace v oblasti poskytování podpory našim zákazníkům prostřednictvím sítě více než 70 vlastních servisních a podpůrných zastoupení na celém světě.
Získejte technickou podporu, školení i odborné rady nebo si v našem dobře zásobeném internetovém obchodu kupte náhradní díly a příslušenství.
LP2 snímky
Interface
Kompatibilní komunikační moduly – HSI.
