Konfokální Ramanův mikroskop inVia™
Špičkový konfokální Ramanův mikroskop poskytuje vynikajícím výsledky a nejlepší data v nejkratším čase.
Navzdory snadné obsluze poskytuje vynikající výkon a spolehlivé výsledky i pro ty nejnáročnější experimenty. Můžete získat rozsáhlé do detailu zpracované chemické obrazy, ale stejně tak i vysoce specifická data z diskrétních bodů. Vědci a technici na celém světě důvěřují nepřekonatelné flexibilitě mikroskopu InVia.
Charakteristické vlastnosti
Mikroskop inVia obsahuje špičkový mikroskop sdružený s vysoce výkonným Ramanovým spektrometrem. Má snadnou obsluhu a poskytuje vynikající výsledky; vysoký výkon v kombinaci s vysokým spektrálním rozlišením a stabilitou poskytuje spolehlivé výsledky i při nejnáročnějších měřeních.
Vysoce účinná optická konstrukce poskytuje nejlepší Ramanova data i z nepatrných stop materiálu. Jestliže potřebujete snadno a spolehlivě získat do detailu zpracované chemické obrazy i vysoce specifická data z diskrétních bodů, je pro vás mikroskop inVia ideálním systémem.
Pro podrobnější informace si stáhněte brožuru k mikroskopu inVia.
Rychlost a citlivost
Vysoká citlivost vám umožní sledovat slabé Ramanovy signály a rychle analyzovat i nepatrné stopy materiálů, monomolekulárních vrstev a slabě rozptylujících látek. Díky použité stigmatické osové optické konstrukci poskytuje vysokou optickou účinnost, vynikající potlačení rozptýleného světla a nepřekonatelnou citlivost.
Vysoké prostorové rozlišení
Optická konstrukce umožňuje dosáhnout velice vysoké úrovně konfokality (schopnost potlačit signál z oblastí mimo předmětu zájmu). To je zárukou dosažení vysoké stability a nejvyššího možného prostorového rozlišení, omezeného pouze inherentním difrakčním limitem světla.
Vysoký spektrální výkon
Může rozlišit spektrální charakteristiky užší než 0,5 cm-1, takže dokáže rozlišovat mezi blízkými Ramanovými pásmy a odlišit velice podobné materiály, jak jsou farmaceutické polymorfy. Vysoká stabilita umožňuje monitorovat nepatrné posuny polohy Ramanova pásma (pouhých 0,02 cm-1).
Mimořádná stabilita
Zakázkově navržená voštinová základní deska na níž je umístěn mikroskop inVia a lasery je tak stabilní, že není normálně vyžadován optický nebo antivibrační stůl. Klíčové pohyblivé komponenty jsou vybaveny vysoce přesnými snímači Renishaw, které jsou zárukou správného umístění všech prvků.
Spektrální flexibilita
Mikroskop inVia můžete nakonfigurovat tak, že bude ideální pro analýzu vašich vzorků. Podporuje více laserů s automatizovaným, počítačem řízeným přepínáním. Excitační vlnovou délku lze snadno měnit a rychle určit nejlepší konfiguraci pro získání spolehlivých dat ze všech vzorků.
Flexibilita vzorkování
inVia podporuje laboratorní svislé, invertované i otevřené mikroskopy, jakož i sondy s optickými kabely pro vzdálenou analýzu. Je kompatibilní s celou řadou objektivů a buněk s definovaným prostředím, což umožňuje analyzovat vzorky v nejrůznějších podmínkách okolního prostředí.
Aplikace
Farmaceutický výzkum
Určit složení, velikost domény a distribuci komerčně dostupných preparátů s prošlým patentem je vzhledem k mnoha složkám a charakteristikám nanejvýše žádoucí. Mikroskop inVia poskytuje neuvěřitelnou chemickou přesnost a citlivost generující podrobné chemické obrazy širokého spektra preparátů.
Studium polymerů
Mikroskop inVia poskytuje nedestruktivní chemickou přesnost a citlivost bez manipulace a přípravy vzorku. To je důležité při studiu polymerů když hledáme nové materiály, zlepšujeme účinnost existujících materiálů a snižujeme náklady produktů.

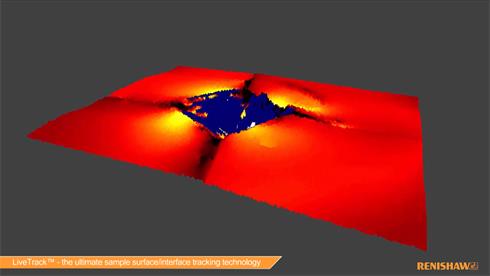

Zachování ohniska v reálném
čase s technologií LiveTrack
Pro získávání přesných a opakovatelných spekter a topografie vzorků s extenzivními změnami výšky v reálném čase používá mikroskop inVia automatické sledování ohniska LiveTrack™. Vytváří úžasné 3D obrazy nerovných, zvlněných nebo drsných povrchů bez nutnosti předběžného skenování. Sledujte video s ukázkou.
Chcete se dozvědět více?
Náš místní zástupce rád odpoví na vaše dotazy.
Můžete nás kontaktovat vyplněním formuláře nebo zasláním emailu.
Získejte poslední novinky
Udržujte si přehled o našich posledních inovacích, novinkách, aplikacích a nově uváděných produktech a získávejte aktualizace přímo do vaší poštovní schránky.
Ke stažení: Ramanův mikroskop inVia
-
Brochure: inVia confocal Raman microscope [en]
Renishaw inVia: The world's best selling high-performance Raman microscope
-
Product note: Centrus detector [en]
At the heart of Renishaw’s Raman systems, Centrus is more than just a detector; it is key to the implementation of advanced Renishaw technologies
-
Product note: inVia Qontor confocal Raman microscope [en]
The inVia™ Qontor® confocal Raman microscope is a flexible research-grade instrument with unique real-time focus tracking capabilities.
-
Product note: inVia excitation wavelength options [en]
inVia™ Raman microscope: choosing filter and wavelength options
-
Technical note: Polarised Raman spectroscopy using the inVia Raman microscope [en]
This note demonstrates that the inVia confocal Raman microscope is an ideal tool for polarisation studies.
-
Product note: MS30 high speed encoded stage [en]
The MS30 high speed encoded stage is a high performance, optically encoded, motorised sample stage for use with Renishaw’s Raman systems.
-
Product note: Inverted microscopes for inVia [en]
Renishaw's inVia Raman spectrometers can be equipped with inverted microscopes instead of, or in addition to, the standard upright microscopes.
-
Technical note: LiveTrack focus-tracking technology [en]
LiveTrack focus-tracking technology maintains optimum focus for both white light and Raman imaging to give stunning 3D images.
-
Product note: Rayleigh imaging using the inVia™ confocal Raman microscope [en]
Product note detailing how you can perform Rayleigh imaging on the inVia confocal Raman microscope.
-
Product note: Optical tweezing on the inVia™ Qontor® Raman microscope [en]
The inVia Qontor Raman microscope is available with optical tweezing. The microscope focuses the laser to the same point as the Raman laser, so you can both trap microparticles and analyse them using Raman or photoluminescence.
Specifikace
Mikroskop inVia se dodává ve třech provedeních; od naší vlajkové lodi a plně automatizovaným systémem inVia Qontor s technologií sledování zaostření až po základní systém inVia Basis.Parametr | Hodnota | |
| Vlnová délka | 200 µm až 2200 nm | |
| Podporovaný laser | Od 229 µm do 1064 nm | |
| Spektrální rozlišení | 0,3 cm-1 (FWHM) | Nejvyšší typicky nutná: 1 cm-1 |
| Stabilita | < ±0,01 cm-1 | Odchylky střední frekvence od aproximace křivky pásma Si 520 cm-1 následně po opakovaných měřeních. Dosaženo pomocí spektrálního rozlišení 1 cm-1 nebo vyššího |
| Hranice nízkého vlnočtu | 5 cm-1 | Nejnižší typicky nutná: 100 cm-1 |
| Hranice vysokého vlnočtu | 30 000 cm-1 | Standardní: 4 000 cm-1 |
| Prostorové rozlišení (laterální) | 0,25 µm | Standardní: 1 µm |
| Prostorové rozlišení (axiální) | < 1 µm | Standardní: < 2 µm. V závislosti na objektivu a laseru |
| Velikost detektoru (standardní) | 1024 pixelů × 256 pixelů | Další dostupné možnosti |
| Provozní teplota detektoru | -70 °C | |
| Podporované filtry Rayleigh | Bez omezení | Až čtyři sady filtrů v automatizovaném držáku Neomezené přídavné sady filtrů podporované přesně polohujícími kinematickými adaptéry přepínatelnými uživatelem |
| Počet podporovaných laserů | Bez omezení | Jeden jako standard Více než 4 přídavné lasery vyžadují montáž na optický stůl |
| Řízení počítačem s Windows | Počítač s nejnovější verzí Windows® | Zahrnuje PC pracovní stanici, monitor, klávesnici a trackball |
| Napájecí napětí | 110 V AC až 240 V AC +10% -15% | |
| Frekvence napájecího napětí | 50 Hz nebo 60 Hz | |
| Typická spotřeba (spektrometr) | 150 W | |
| Hloubka (dvojité laserové systémy) | 930 mm | Základová deska dvojitého laseru |
| Hloubka (trojité laserové systémy) | 1116 mm | Základová deska trojitého laseru |
| Hloubka (kompaktní) | 610 mm | Až tři lasery (závisí na typu laseru) |
| Typická hmotnost (mimo laseru) | 90 kg |
Zobrazení vzorku | inVia Basis | inVia Reflex | inVia Qontor |
| Stereo zobrazení (binokulární) | ■ | ▲ | ▲ |
| Automatické zobrazení z paměti po sběru dat | - | ▲ | ▲ |
| Softwarové řízení mikroskopu | - | ▲ | ▲ |
| Automatické přepínání bílé světlo/Raman | - | ▲ | ▲ |
| Automatické ukládání bílého světla s daty | - | ▲ | ▲ |
| Kombinované zobrazení bílého světla a laserového videa | - | ▲ | ▲ |
| Automatické ostření v bílém světle (LiveTrack) | - | - | ▲ |
Sběr Ramanových dat | inVia Basis | inVia Reflex | inVia Qontor |
| Automatické měření řazené do front | ▲ | ▲ | ▲ |
| Automatické sledování zaostření (LiveTrack) | - | - | ▲ |
Kontrola vyrovnání a výkonu | inVia Basis | inVia Reflex | inVia Qontor |
| Vnitřní kalibrační zdroj s vlnovou délkou neonu | - | ▲ | ▲ |
| Vnitřní kalibrační standardy pro automatickou kalibraci | - | ▲ | ▲ |
| Automatická korekce Ramanovy kalibrace (rychlá kalibrace) | ▲ | ▲ | ▲ |
| Automatické vyrovnání laseru | ▲ | ▲ | ▲ |
| Automatické vyrovnání Ramanova signálu | ▲ | ▲ | ▲ |
| Kontrola stavu výkonu | - | ▲ | ▲ |
Význam značek
| - Není k dispozici | ■ volitelně | ▲ v dodávce |
