AxiSet™ Check-Up

Obsah strany Materiály ke stažení Zavolat místní kancelář Kontaktujte nás on-line

Dostupný od jaře 2010.

AxiSet™ Check-up - Nový systém nabízí rychlou, automatizovanou kontrolu „zdravotního stavu“ víceosých obráběcích strojů.

Na trhu víceosých strojů byl zaznamenán silný růst, ale až dosud se neobjevil žádný jednoduchý a spolehlivý nástroj pro analýzu provozních vlastností rotačních os těchto strojů a rozpoznávání problémů způsobených nesprávným nastavením stroje, kolizemi nebo opotřebením.

Něco o softwaru AxiSet™ Check-Up

AxiSet™ Check-Up je kompatibilní s běžnými pětiosými a víceúlohovými stroji a provádí rychlou a přesnou analýzu stavu středů otáčení rotačních os. Rychlé kontroly vyrovnání a polohování probíhají na základě zkušebního testu a monitorují chování celého stroje v průběhu času.

Díky softwarovým měřicím cyklům a speciálnímu kalibračnímu nástroji, kterými je vybaven, nabízí tento systém grafické znázornění přesnosti víceosých strojů. Provádí rozhodnutí PASS (v pořádku) nebo FAIL (mimo tolerance) založená na definovaných tolerancích a umožňuje sledovat přesnost v delším časovém úseku. K tomu používá funkce historie a porovnávání. To vše pomáhá identifikovat špatná vyrovnání a geometrii stroje způsobené nastavením stroje, kolizemi nebo opotřebením.

Rozbor přesnosti je znázorněn graficky pomocí softwaru Microsoft® Excel®, výsledky jsou porovnány s tolerancemi definovanými uživatelem a uloženy pro historická porovnávání. Všechny výsledky mohou být vytištěny formou standardizovaných protokolů prostřednictvím Microsoft® Word®.

Funkce a výhody

Změření a výsledky měření přesnosti víceosých strojů v několika minutách
Schopnost zjistit a ohlásit chyby středů otáčení rotačních os (otočných bodů), které jsou kritické pro pětiosou interpolaci
Plně automatizované měřicí testy dávají přesné a vždy stejné výsledky, protože neobsahují vnesené chyby spojené s ručními testy
Testovací úhly zadané uživatelem umožňuje stroje testovat v kritických orientacích
Funkce tolerancí zvyšují spolehlivost před obráběním kritických prvků
Funkce historie a porovnávání umožňují sledovat přesnost v průběhu času, což umožňuje sledovat trendy a plánovat údržbu
Grafické zprávy v kombinaci s kontrolou tolerancí rychle identifikují změny přesnosti způsobené kolizemi nebo chybami nastavení
Všechna grafická znázornění mohou být vytištěna ve formě zpráv pro archivaci a distribuci

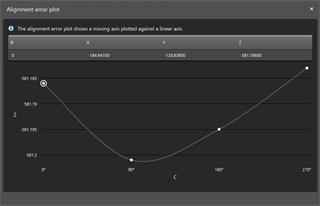

Kruhový graf	Graf s úhly	Graf s historií

Komponenty AxiSet™ Check-Up

Makra

Tato měřicí makra byla vyvinuta pro celou řadu CNC řídicích systémů, pro konkrétní stroje a nabízíme je pro pětiosá obráběcí centra i pro více-úkolové stroje pro frézování a soustružení. Makra řídí shromažďování dat měření stroje.

Softwarová sada pro PC

Tento software běží pod Microsoft® Excel®; analyzuje měřená data a zobrazuje výsledky v různých grafických formátech, které se snadno čtou.

Hardware

Jako referenční prvek pro měření se používá jednoduchá kalibrační koule namontovaná na magnetickém stojánku pro větší pohodlí. Tento nástroj se snadno používá a zajišťuje, že doba jeho přípravy je opravdu minimální. Ve většině případů ani nevyžaduje odstranění přípravků nebo dílů.

Doporučené doplňky pro systém AxiSet™ Check-Up

Tenzometrická sonda – pro maximální přesnost doporučuje společnosti Renishaw použít tenzometrické sondy. Mezi ně patří nejnovější generace sond RENGAGE™ i široce používaný model MP700.

Kalibrovaná zkušební tyč – zajišťuje, že jsou měření sledovatelná a srovnatelná s nastaveními provedenými výrobci obráběcích strojů.
